基于ISO/SAE 21434道路车辆网络安全生命周期全流程体系解析 引言 ISO/SAE 21434:2021《道路车辆 网络安全工程》以“全生命周期风险管理”为核心框架，标准第9章正式开启车辆电子电气相关项（Item）网络安全生命周期管控体系，串联第10至14章完整覆盖概念阶段、产品开发阶段、网络安全确认阶段、生产阶段、运行和运维阶段、终止与报废阶段六大闭环流程。

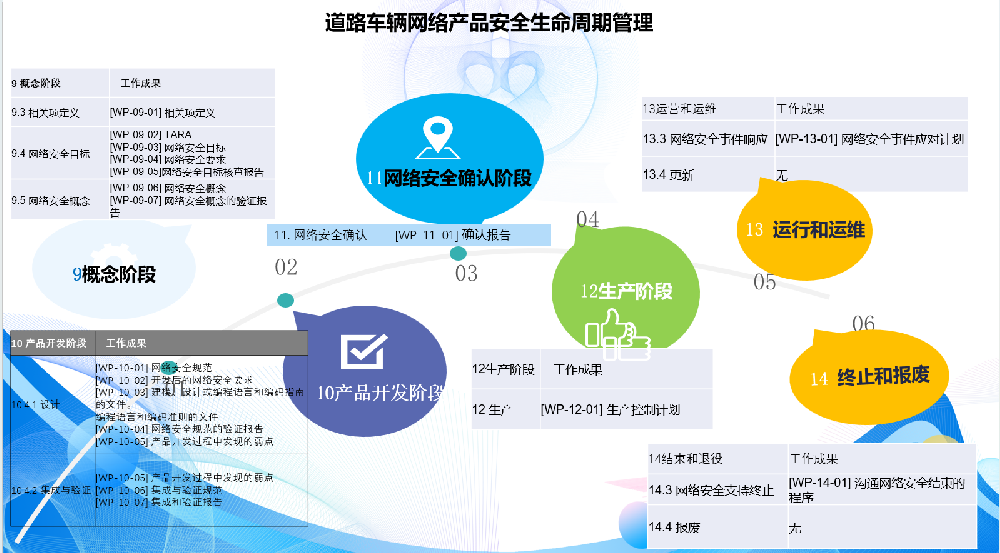

区别于传统仅聚焦研发的安全管控模式，本标准要求网络安全活动贯穿零部件从立项、设计、量产、上路运营直至退役销毁全链条，同步配套TARA威胁风险评估、漏洞管理、事件响应、密钥全生命周期管控等强制技术活动，同时满足UN R155车辆网络安全法规、TISAX AL2/AL3、主机厂二方审核、第三方网络安全认证核心核查要求。   本文严格依据标准第9章顶层框架，系统拆解六大生命周期阶段的阶段目标、强制活动、输入输出文件、核心管控要点、典型审核缺陷，完整梳理从风险识别到数据安全销毁的标准化流程，构建可直接落地于整车、域控制器、T-BOX、车载软件零部件的网络安全工程实施体系。 一、ISO/SAE 21434网络安全生命周期整体框架概述 标准第9章作为生命周期总领章节，明确六大阶段递进逻辑：概念阶段（Clause9）→产品开发阶段（Clause10）→网络安全确认阶段（Clause11）→生产阶段（Clause12）→运行运维阶段（Clause13）→终止报废阶段（Clause14），各阶段活动相互关联、输出物层层传递，任何阶段变更均需反向触发上游TARA复评、安全需求更新，形成动态风险闭环管理。

标准核心底层逻辑为“基于风险驱动‘：所有网络安全措施、验证活动、生产管控、售后运维要求均源自概念阶段TARA风险分析结果，全生命周期所有活动需留存可追溯证据，文档保存周期覆盖车辆全生命周期外加15年。同时第8章“持续性网络安全活动”作为贯穿六阶段的通用要求，包含漏洞监控、安全事件处置、风险复评，支撑各阶段动态更新安全管控措施。 二、**阶段：概念阶段（Clause 9 标准核心定义章节） 2.1 阶段核心目标 本阶段是网络安全生命周期起点，核心任务是明确保护对象、识别全部网络安全风险、制定顶层网络安全目标与合规声明，从源头划定安全边界，避免后期设计、量产阶段出现无法弥补的安全漏洞，是整个生命周期风险管控根基。所有电子电气零部件、整车项目必须完成概念阶段全部活动后方可进入产品开发。 2.2 标准化强制实施活动 活动1：相关项（Item）完整定义 1. 清晰界定分析边界：明确相关项硬件、软件、数据、通信接口范围，区分内部组件、云端后台、第三方交互系统（充电网络、车云平台、诊断设备）； 2. 梳理全部功能、初步系统架构、内外交互接口（CAN/Ethernet/5G/OBD/蓝牙）； 3. 识别运行环境风险：公网暴露、物理调试接口、售后维修接入、产线烧录通道等外部攻击面； 4. 输出受控文件《相关项定义报告》，完整列明需保护资产清单，杜绝资产遗漏。 活动2：TARA威胁分析与风险评估（标准第15章配套方法） 依托相关项定义开展完整TARA分析，分为资产识别、威胁场景构建、脆弱点预判、风险定级、风险处置决策五大步骤： 1. 识别高价值资产：控制软件、加密密钥、用户隐私数据、整车标定参数、源代码、原型图纸； 2. 搭建全维度攻击场景：远程劫持、中间人攻击、密钥窃取、固件篡改、总线泛洪DoS、数据批量泄露； 3. 基于攻击可能性、损害严重度二维矩阵划分极高/高/中/低四级风险； 4. 制定风险处置策略：消除、降低、转移、接受（仅低风险可书面接受）。 活动3：制定网络安全目标（Cybersecurity Goals） 基于TARA高、中风险项转化顶层安全目标，明确需要实现的安全能力，例如：所有车云通信必须加密传输、ECU启用安全启动、密钥禁止明文存储、远程OTA强制校验签名、诊断接口分级权限管控。安全目标区分硬件安全、软件安全、数据安全、通信安全四大类，作为下游开发阶段安全需求的输入依据。 活动4：编制网络安全声明（Cybersecurity Claims） 针对风险转移、风险接受、环境假设类风险出具书面声明，说明风险可控理由、管控边界、持续监控要求，例如“外部充电接口风险通过第三方充电桩运营商安全体系转移”，声明需经项目负责人、网络安全负责人双签审批，全生命周期持续跟踪验证。 活动5：安全目标一致性核查 校验相关项定义、TARA风险、安全目标、安全声明逻辑闭环，确保每一条风险均匹配对应安全管控目标，无遗漏、无逻辑矛盾，输出《概念阶段核查报告》。 2.3 概念阶段核心输出物 《相关项定义报告》、完整TARA风险分析台账、网络安全目标清单、网络安全声明文件、概念阶段安全评审报告。 2.4 高频审核缺陷 资产识别遗漏产线/售后诊断接口；TARA未量化风险等级；高风险项直接风险接受无审批；安全目标与威胁场景无对应追溯关系。 三、第二阶段：产品开发阶段（Clause 10） 3.1 阶段核心目标 将概念阶段顶层网络安全目标拆解为可落地、可测试的软硬件安全需求，完成安全架构设计、软硬件安全实现、单元与集成安全验证，从设计层面落实风险降低措施，构建纵深防御安全体系。 3.2 标准化强制实施活动 活动1：网络安全需求拆解与分级 把顶层安全目标转化为可执行的软硬件专项需求，区分硬件安全需求、软件安全需求、数据安全需求、通信安全需求、生产密钥管控需求；同步定义安全需求追溯矩阵，每条需求对应TARA风险场景，实现双向追溯。针对高风险组件（T-BOX、自动驾驶域）提高安全需求严苛等级（CAL安全保证等级）。 活动2：安全架构设计 遵循最小权限、纵深防御、信任边界隔离三大原则开展架构设计： 1. 划分安全信任域，域间部署防火墙、身份鉴权机制； 2. 硬件设计集成HSM加密芯片、安全启动、调试接口锁死机制； 3. 软件设计权限分级、日志审计、异常入侵检测模块； 4. 通信链路设计TLS加密、报文校验、防重放攻击机制。 活动3：软硬件安全实现管控 1. 软件执行安全编码规范，开展静态代码审计，消除缓冲区溢出、明文密钥、弱加密等通用漏洞； 2. 硬件原理图、PCB开展安全评审，封堵芯片读取、调试端口后门； 3. 第三方开源软件、外购芯片开展供应链安全审查，梳理组件漏洞台账。 活动4：单元与集成安全验证 针对每一条安全需求开展专项测试：代码扫描、模糊测试、总线渗透测试、接口攻击模拟、加密算法有效性验证；集成阶段验证跨域通信安全、多ECU协同安全机制有效性，输出单项安全测试报告，未达标项强制闭环整改。 3.3 产品开发阶段核心输出物 网络安全需求规格书、安全需求追溯矩阵、系统安全架构文档、软硬件安全设计规范、代码审计报告、单元/集成安全测试报告、第三方组件安全评估台账。 四、第三阶段：网络安全确认阶段（Clause 11） 4.1 阶段核心目标 在整车/完整系统层级开展端到端网络安全确认，验证整套相关项在整车真实运行环境下，全部网络安全目标达成、残余风险可接受，是零部件交付主机厂、量产放行前的最终安全验证环节，区别于开发阶段单元集成测试，聚焦整车级综合攻击场景。 4.2 标准化强制实施活动 1）整车级攻击场景复现验证：复现概念阶段TARA全部高风险威胁场景，模拟真实黑客攻击、中间人劫持、OTA篡改、车载总线泛洪等场景，验证安全机制可有效抵御攻击； 2）残余风险复核：复测所有风险接受、风险转移项，确认整车环境下风险未放大，无新增衍生风险； 3）多场景边界测试：覆盖车辆行驶、充电、维修、产线烧录、OTA升级全工况； 4）安全证据汇总评审：汇总概念、开发阶段全部安全文档、测试记录，组织网络安全、整车、质量三方评审，确认安全目标全部落地； 5）出具网络安全确认放行结论，未通过确认不得进入批量生产。 4.3 确认阶段核心输出物 整车网络安全确认计划、整车渗透测试报告、残余风险复核报告、网络安全确认放行报告、全阶段安全证据汇总包（交付主机厂核心交付物）。 五、第四阶段：生产阶段（Clause 12） 5.1 阶段核心目标 建立生产制造全流程网络安全管控，防止量产环节引入新漏洞、密钥泄露、固件恶意篡改、调试后门遗留，保障量产零部件与设计阶段安全状态保持一致，管控范围覆盖零部件加工、组装、固件烧录、密钥注入、仓储物流全环节。 5.2 标准化强制实施活动 活动1：编制生产网络安全控制计划 明确产线安全管控要求：密钥注入工位隔离、烧录设备权限管控、固件版本校验、产线日志审计、人员分级访问权限、保密区域物理隔离（原型保护区），匹配TISAX AL3生产保密要求。 活动2：密钥与固件安全注入管控 1. 密钥采用加密传输、一次性注入，禁止明文存储、批量通用密钥； 2. 固件烧录前校验数字签名，杜绝非授权版本固件写入ECU； 3. 密钥注入全程录像、日志留存，操作人员双人复核。 活动3：产线漏洞防控 1. 锁死硬件调试接口，量产成品禁用调试端口； 2. 产线网络与办公网络物理隔离，部署防火墙； 3. 成品出厂前开展简易安全扫描，排查后门、未删除测试程序。 活动4：供应链生产安全管控 对二级、三级零部件供应商提出同等生产安全要求，开展供应商生产安全审核，签订网络安全协议，防止上游零部件植入恶意程序。 5.3 生产阶段核心输出物 生产网络安全控制计划、密钥注入操作规范、产线安全巡检记录、供应商生产安全审核报告、出厂安全抽检记录。 六、第五阶段：运行和运维阶段（Clause 13） 6.1 阶段核心目标 车辆交付客户上路后持续管控网络安全，建立漏洞监控、安全事件响应、OTA安全更新、客户安全告知全流程机制，动态处置量产阶段新爆发的车载安全漏洞，持续维持车辆网络安全防护能力，覆盖车辆全使用周期。 6.2 标准化强制实施活动 活动1：持续性漏洞监测管理 建立车载漏洞情报收集渠道，跟踪CVE车载漏洞库、行业安全公告、主机厂安全预警，定期开展存量车辆风险复评，漏洞分级处置。 活动2：网络安全事件响应 制定标准化事件响应流程：漏洞上报、风险评估、应急处置、OTA补丁开发、客户通知、追溯复盘；针对大规模劫持、批量数据泄露等重大安全事件启动**等级应急方案，同步向监管部门报备。 活动3：安全OTA更新全流程管控 1. OTA升级包全程加密签名校验，防止传输途中篡改； 2. 升级过程具备断点续传、回滚机制，避免升级失败车辆失控； 3. 建立OTA版本台账，记录每台车升级状态，下线老旧不安全固件版本。 活动4：售后维修安全管控 规范4S店诊断设备权限、维修数据脱敏、维修日志留存，禁止维修人员越权访问整车加密密钥、控制程序；维修后复位安全访问权限。 活动5：年度风险复评 每年基于新增攻击手段、漏洞、客户反馈更新TARA分析，调整安全防护策略，优化补丁开发计划。 6.3 运维阶段核心输出物 漏洞监控台账、网络安全事件响应报告、OTA升级管控记录、售后维修安全管理规范、年度量产车辆风险复评报告。 七、第六阶段：终止和报废阶段（Clause 14） 7.1 阶段核心目标 车辆、零部件终止网络安全支持或报废拆解时，实施数据安全销毁、证书吊销、密钥清除，防止报废设备中存储的用户隐私、整车密钥、控制数据泄露，切断退役设备带来的次生网络安全风险。阶段分为两大场景：网络安全支持终止、车辆/零部件报废拆解。 7.2 标准化强制实施活动 #### 活动1：网络安全支持终止管控 当车型停止销售、停止补丁更新时，提前向主机厂、终端客户发布安全终止公告，明确剩余风险、车辆安全使用限制；留存支持终止时间台账，同步吊销云端设备数字证书，切断后台交互通道。 活动2：报废零部件数据安全销毁 1. 车载存储芯片、MCU、T-BOX拆解后执行数据安全擦除，不可逆销毁加密密钥、用户定位、人脸、行驶数据； 2. 无法擦除的硬件芯片物理粉碎处理； 3. 报废处置全程记录，留存销毁台账、影像证据，禁止完好带数据芯片流入二手市场。 活动3：退役零部件流转管控 二手拆解零部件禁止流入整车改装市场，若复用需重新完整开展TARA复评、安全改造、密钥重注入，否则禁止装车使用。 7.3 报废阶段核心输出物 安全支持终止公告、报废零部件数据销毁作业指导书、硬件销毁记录台账、证书吊销清单。 八、六大生命周期阶段联动逻辑与一体化管控要点 1. 变更追溯联动：任一阶段发生软硬件架构、接口、功能变更，必须回溯至概念阶段更新TARA，同步更新安全目标、开发需求、整车确认测试、生产管控、运维补丁计划，杜绝变更带来安全断层； 2. *跨阶段证据链统一：全生命周期所有文档、测试记录、台账统一编号追溯，满足监管、TISAX、R155法规核查调阅； 3. 与功能安全ISO 26262协同：网络安全攻击引发的车辆危害同步同步至HARA分析，TARA与HARA双向联动，实现功能安全+网络安全一体化开发； 4. 持续安全活动贯穿全阶段：第8章漏洞管理、安全事件监控同步覆盖六大阶段，形成“开发-量产-售后-报废”动态风险闭环。 九、生命周期合规落地价值总结 1. 法规合规底线：完整落地六大阶段流程满足ISO/SAE 21434、UN R155强制性要求，可通过第三方网络安全认证、主机厂准入审核； 2. 前置风险降本：概念阶段风险识别避免量产、售后阶段大规模补丁召回、车辆批量整改的巨额成本； 3. 支撑ISO21434取证：全生命周期安全管控文件、TARA、生产密钥管控、数据销毁记录是ISO21434评估核心技术证据； 4. 事故责任举证：完整生命周期安全证据链可证明企业履行网络安全设计、生产、运维义务，降低安全事故行政处罚与民事赔偿风险。 结语 ISO/SAE 21434第9章定义的全生命周期框架打破了传统“重研发、轻生产、弱售后、无报废”的碎片化安全管理模式，以概念阶段TARA风险为源头，通过六大阶段标准化活动实现车辆网络安全从立项到报废的全链条闭环管控。企业落地过程中需杜绝仅完成研发阶段纸面文件的形式化实施，同步强化生产密钥管控、售后OTA安全、报废数据销毁等易忽视环节，联动功能安全、信息安全管理体系，构建符合智能网联汽车行业监管要求的一体化网络安全工程体系。
