ANSI/ESD S20.20‑2021 静电放电管控体系标准介绍
ANSI/ESD S20.20‑2021 是由美国静电放电协会（ESD‑Association）发布、美国国家标准协会 ANSI 认可的全球电子行业静电防护**权威管理标准，全称《电气、电子元器件、组件与设备静电放电管控程序建设规范（电起爆爆炸装置除外）》，是现阶段制造业通用的 ESD 体系认证依据文件。
伴随半导体芯片工艺迭代持续升级管控指标。纳米制程芯片、车载电子元器件、精密传感器、集成电路的栅氧化层厚度仅有数纳米，器件抗静电击穿能力大幅下降，静电放电带来的隐性损伤、性能衰减、瞬时失效已经成为电子制造最主要质量隐患。行业调研数据显示，全球电子制造业每年静电损伤造成的报废、售后故障、产能损失高达数十亿美元，所以一套标准化、可落地、可审核的静电防护管理体系，是芯片、汽车电子、通讯硬件、精密电路板企业必备条件。
在国际标准对标层面，ANSI/ESD S20.20‑2021 和 IEC 61340‑5‑1 技术内容等效，欧美、国内绝大多数电子加工厂、汽车 Tier‑1 零部件厂商、新能源电控企业均以此标准作为车间静电防护建设、客户二方审核、第三方 ESD 体系认证的硬性准则，适用于全流程的元器件加工、组装、检测、仓储、包装、运输、售后维修全链条管控。
标准约束所有从事电气电子零部件加工、装配、安装、标识封装、检测检验、仓储转运、设备维修的企业与车间，覆盖从原材料进厂、SMT 贴片、插件焊接、成品组装、包装出库、物流运输、售后维修的完整供应链环节，只要岗位接触静电敏感器件（ESDS 器件）就需要建立完整 ESD 管控程序，爆炸类电起爆元器件不在本标准管辖范围之内。
2021 版本明确三类静电损伤判定基准，也是整套标准所有技术条款的出发点：
人体放电模型 HBM：器件耐受静电放电电压≤100V 即为需要防护的敏感器件；人体走动、衣物摩擦能够轻松产生上千伏特静电，足以击穿精密芯片；
带电器件模型 CDM：器件自身带电之后对外放电，损伤阈值设定为 200V。芯片在传送带、吸嘴、工作台摩擦带电之后瞬间放电，是产线最常见的隐性失效诱因；
孤立导体管控：车间内部没有接地的金属零件、工装、金属外壳，电荷堆积之后放电电压必须严格控制在小于 35V，规避孤立导体放电击穿元器件风险ANSI。
标准依旧保留机器放电模型 MM 的相关术语标注，但已经不再强制要求器件开展 MM 模式耐压测试。行业技术研究证明，HBM 人体放电、CDM 器件自放电已经可以完整覆盖芯片全部静电耐受特性，MM 测试数据已经不作为器件准入硬性指标，仅作为历史技术参考项，这也是 2021 版相较旧版重要的技术更新点之一。
整套标准所有技术条款均依托三条基础静电防护逻辑搭建：**，防护区内全部导体、作业人员实现接地或者等电位连接，消除导体电荷累积；第二，生产工艺无法舍弃的绝缘材料，依靠离子风机、离子风棒等电离设备中和表面静电；第三，静电敏感器件全流程使用防静电包装、周转容器，隔离外界静电环境，实现转运过程防护。
针对当下纳米半导体、车载智能硬件的行业现状收紧多项管控参数，优化管理流程，主要板块：
收紧绝缘体静电电场限值工艺必备绝缘物料近场电场上限调整至 125V，远场电场限值 2000V；旧版只笼统规定绝缘体电场 5000V/m，新版区分近远场，针对芯片近距离周边的塑料、硅胶、绝缘工装提出严苛管控，规避感应静电击穿器件；
离子平衡电压统一收紧至 ±35V淘汰旧版空间电离设备 ±150V 的宽松标准，车间所有离子风机、离子风棒、离子风帘的正负离子偏移电压峰值不得超过 ±35V，防止离子设备本身带电损伤精密元器件，是本次改版最受半导体行业关注的指标升级；
孤立导体精细化管控完善孤立导体识别、测量、整改流程，新增现场排查案例指引，车间悬浮金属配件、未接地治具、零散金属贴片全部纳入日常巡检；
防静电包装规范升级区分芯片、电路板、车载电控部件不同等级包装材料标准，增加仓储、长途运输阶段的静电防护细则；
强化体系闭环管理细化人员培训、设备定期校验、合规性核查、风险整改、文档记录全套流程，要求 ESD 管控程序和企业现有的 ISO9001、IATF16949 质量管理体系深度融合，形成常态化内审机制；
优化标准引用体系配套更新腕带、接地、地板、屏蔽袋对应的测试标准编号，同步适配 ANSI/ESD S1.1‑2021、S6.1‑2019 等新版测试规范，测试方法与时俱进ANSI。
ANSI/ESD S20.20‑2021 不只是车间防静电设备参数标准，更是一套完整的程序化管理体系，标准将管控体系划分成行政管理要素、现场技术管控要素、验证审核要素三大模块，完整覆盖人员、区域、设备、物料、文档全维度。
岗位职责企业需要指定专职 ESD 负责人，明确车间、仓储、质检、采购岗位防静电工作职责，落实静电损伤事故追责机制；
全员培训管理所有接触敏感器件的操作工、工程师、仓储、采购、外包物流人员必须完成分级培训。新员工上岗培训、年度复训、新工艺上线专项培训均需要留存签到记录、考核结果；管理层、设备维护人员需要掌握设备校验、故障排查技能；
文件与记录管控建立 ESD 管控手册、作业指导书、设备台账、巡检记录表、电压测试报告、人员培训档案、不合格整改单据全套资料；所有巡检、校验记录保存周期需要满足行业客户审核要求；
风险评估和持续改进定期排查车间新增工装、新材料、新工艺带来的静电风险；针对芯片失效、元器件击穿故障开展根因分析，迭代防静电管控方案，实现体系 PDCA 闭环优化。
接地是整套静电防护最基础的环节，标准规定 EPA 静电防护区内所有导电物体需要接入同一个等电位网络，消除物体之间电位差：
设备保护接地接地阻抗＜1Ω；安装漏电保护装置 GFCI 的设备可以豁免接地电阻检测；
辅助接地系统接地电阻≤25Ω；
工作台、金属支架、工装夹具等电位连接电阻上限 1×10⁹Ω；接地系统完成初次验收之后，车间电气改造、工位改动之后必须重新复测接地性能，保障等电位网络稳定可靠。
人体静电是产线最主要静电来源，标准提供两套人员接地方案，企业二选一或者组合使用：
防静电手腕带系统：作业人员佩戴接地腕带，回路电阻管控区间小于 3.5×10⁷Ω；工位配置腕带在线检测仪，每日班前开展功能测试；

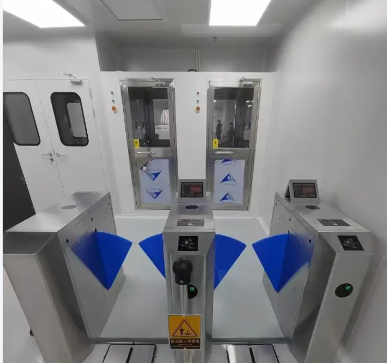

防静电鞋‑防静电地板组合接地：适合需要频繁走动的岗位，防静电鞋和导电地板配合实现人体泄放静电，整体系统接地电阻上限为 10⁹Ω；两种方案都需要定期检测人体接地回路，杜绝腕带断线、防静电鞋磨损失效带来防护漏洞。
EPA 即静电防护区域，是加工静电敏感器件的独立受控空间，标准对防护区做出完整硬性规定：
区域设置清晰 ESD 警示标识，非授权人员禁止随意进入；
台面铺设防静电桌垫，桌垫可靠接入等电位接地；
绝缘材料管控，无法替换的必备绝缘材料依靠离子化装置中和静电，日常监测离子平衡电压；
管控孤立导体，工位禁止放置悬浮无接地的金属杂物；
环境温湿度管控，车间湿度一般控制在 40%‑60% RH，干燥环境更容易累积静电，干燥地区需要增设加湿设备；
防护区内禁止普通塑料袋、普通泡沫、化纤衣物、塑料饰品等强静电产生物料。
绝缘体无法依靠接地释放静电，离子风机是绝缘物料静电管控核心设备。2021 版标准硬性规定离子平衡峰值电压≤±35V；企业需要定期使用离子平衡检测仪开展校验，记录衰减时间、正负电压偏移数值；工位变动、风机清洁之后必须重新校准离子设备，防止离子失衡反向击穿电子元器件。
静电敏感器件离开 EPA 防护区之后，全程依靠防静电包装实现隔离防护：
元器件原材料使用静电屏蔽袋、导电周转箱存放；
车间内部转运依靠防静电推车、导电托盘；
成品出库根据器件敏感等级选择屏蔽袋、防潮防静电箱；
仓库划分独立 ESD 仓储区域，货架接地，管控仓储环境湿度；
对外物流运输环节要求供应商、物流公司遵守静电防护规范，外包装印刷静电敏感警示标识。
电烙铁、万用表、吸嘴、治具、螺丝刀等工位工具优先选用防静电型号；定期检测工具表面电阻；普通塑料、橡胶工装开展表面静电电压检测，超标之后更换材质或者加装离子中和设备。
标准搭建双层验证体系，分别为产品准入鉴定和日常周期性合规核查：
产品鉴定所有防静电耗材、设备（腕带、地板、桌垫、离子风机、屏蔽袋）进厂时需要依据对应 ESD 协会测试标准完成性能检测，合格之后方可投入产线；例如手腕带性能测试参考 ANSI/ESD S1.1‑2021 标准；接地系统检测采用 S6.1‑2019；
周期性合规校验按照 ESD TR53‑01‑18 执行日常巡检：每日检查腕带、离子风机；月度检测接地电阻、台面电阻；季度开展地板、周转容器性能测试；每年完成 EPA 区域整体静电风险核查；所有检测出现超差故障之后立刻停工整改，排查器件是否已经遭受静电损伤ANSI。
车载 MCU、电池管理系统 BMS、自动驾驶域控制器、雷达传感器芯片静电耐受电压普遍低于 100V，几乎所有汽车零部件供应商强制要求车间搭建符合 ANSI/ESD S20.20‑2021 的防护体系，客户二方审核将离子平衡、孤立导体管控、接地电阻作为重点检查项，静电失效会直接造成整车行驶过程电控故障，属于汽车行业零容忍质量缺陷。
晶圆制造、芯片封装测试、SMT 贴片车间是静电事故高发场景，纳米制程芯片对 CDM 带电器件放电极其敏感；2021 版 ±35V 离子平衡新规已经成为国内芯片工厂改造离子设备的硬性指标。
锂电池保护板、光伏控制板、5G 通讯模组、精密医疗器械电路板，元器件结构精密，隐性静电损伤会造成设备寿命衰减；供应链上下游企业统一遵循该标准，打通元器件出货、来料加工、成品交付全链条静电防护。
ANSI/ESD S20.20‑2021 本质上不是单一设备参数清单，而是一套完整、可审核、持续迭代的静电风险管理体系。标准从人体接地、等电位网络、绝缘体离子中和、隔离包装、人员管理、定期校验多个维度，覆盖静电产生、累积、放电、元器件损伤全部链路。伴随芯片工艺不断迭代，新版标准收紧电场、离子平衡、孤立导体电压指标，适配当下纳米级电子元器件的防护需求；同时打通和国际 IEC 标准、汽车电子、半导体行业规范的兼容通道，帮助企业降低静电报废损失、减少产品隐性故障、满足下游客户供应链准入门槛，是现代电子制造业静电防护领域不可或缺的纲领性文件
